CNC Precision Internal Grinding Machine Series

~實現數控內圓磨床的輪廓加工及復雜形狀加工~

產品系列

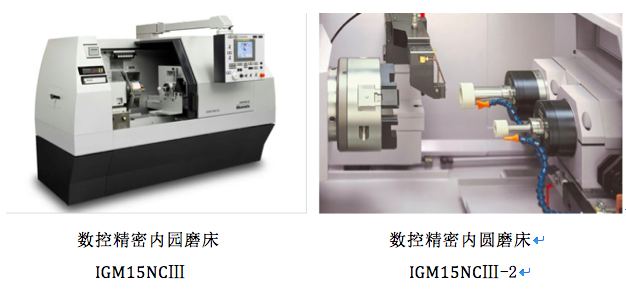

IGM15NCⅢ·IGM15NCⅢ-2

產品理念

簡易文字觸屏操作面板及自動設置輸入數據功能，縮短加工作業時間。

岡本公司自行研發的軟件操作系統，可以對應輪廓形狀和復合加工，即使是對超硬合金也可同樣對應。

特點

l 與IGM15EXⅢ裝有同樣的軟件系統，在輸入砂輪粒度，砂輪寬度之后輸入工件外徑尺寸后即可生成磨削及修砂適合的條件。

l 操作畫面無需輸入文字，一邊看著操作面板一邊觸屏即可完成操作。由于采用了觸屏的方式進行控制，省去了可以不要的開關安裝，更加簡便。

l IGM15NCⅢ的選配中備有2軸同空椎體·輪廓成形軟件。不僅可以完成高難度的磨削而且可以保存磨削條件。

l IGM15NCⅢ-2相比雙砂輪軸的機床，對于段差式孔穴·端面·椎體·外周加工均可用同一次裝夾進行磨削。提高了同心度及直角度的精度。并且進給軸采用閉環·光柵反饋的方式，從而進一步提升了尺寸精度。

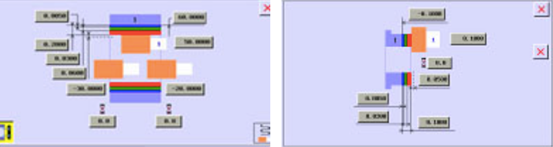

直接加工設定畫面端面加工設定畫面

選項

輪廓磨削軟件系統 ~EDELAC Win~

對于輪廓的形狀加工，機床的性能及常年經驗累積得出的加工參數均十分重要。EDELAC Win可讀取CAD的數據，不僅可以獨自進行判斷并選擇合適的加工程序，而且電腦畫面上可現實砂輪的行動軌跡。對于因砂輪和工件干涉肉眼很難判斷的內面加工十分有利。

例鏡面輪廓磨削

表面粗糙度可達到Ra0.03μm

工件詳情

從工件尋找【內圓】（內部內容待翻譯）

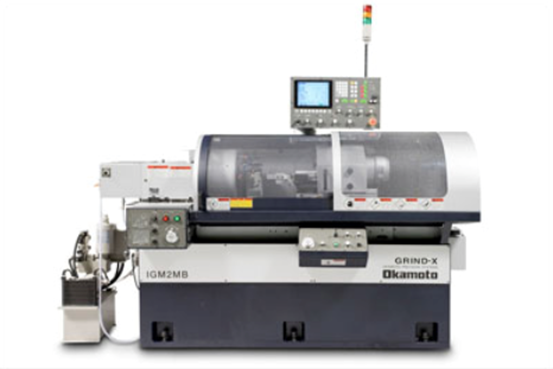

精密內圓磨床IGM2MB

Precision Internal Grinding Machine Series

~可保存加工參數設置的新型內圓磨床~

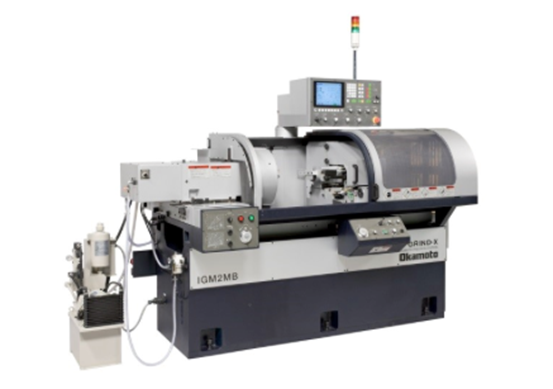

精密內圓磨床

IGM2MB

※ 本機照片中含部分特別選配項

產品系列

IGM2MB

產品理念

高精度·操作性·高性能·適合量產的通用型內圓磨床

特點

l 不僅是LCD畫面進行數據收入，還頭次搭載可使用選擇開關設置工作臺移動速度及磨削條件的變化技能。解決通用型機床與數據記錄對立的問題，可至多記錄36條加工參數。

l 工作臺及導軌面驅動采用絲杠和直動式導軌，可實現內斷面的位置準確確定，反復操作的高精度和高剛性。并且低油壓的溫度管理設置減少了很多不便的更換困擾。

l 工作臺位置的數據輸入，采用在操作畫面上以圖號標記的方式。操作性良好，向著未來進發的新機型。

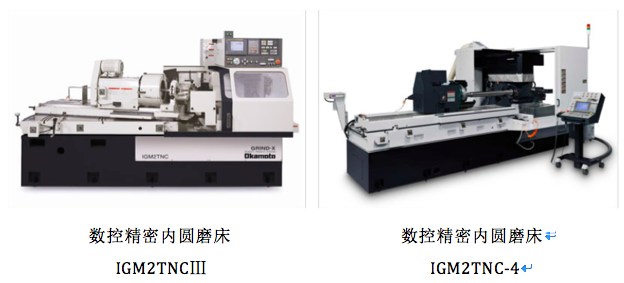

數控精密內圓磨床 IGM2TNCⅢ/IGM2TNC-4

CNC Precision Internal Grinding Machine Series

~適合主軸，圓柱形工件等的內面磨削加工~

產品系列

IGM2TNCⅢ·IGM2TNC-3·IGM2TNC-4

產品理念

IGM2TNCⅢ：長度可加工至1000mm的工件，主軸可旋轉至15°的大型內圓床

IGM2TNC-3/4:長度可加工至11000~2000mm長的工件。（其他要求可另外詳談）

特點

l 圖形對話式的軟件，至多可連續進行8個加工循環。工作臺反向移動位置及起始下刀位置既可輸入關鍵數據也可以對刀定位的方式進行設置。

l 當工件的長度發生變化的時候，工作主軸臺可以向左右進行切換。并且在自動循環中可進行修砂，中斷循環及退刀等操作。

l 視條件而定可對長工件的斷面進行磨削。

規格

※ IGM2TNC-3的IGM2TNC-4規格如有需要需另外詳談

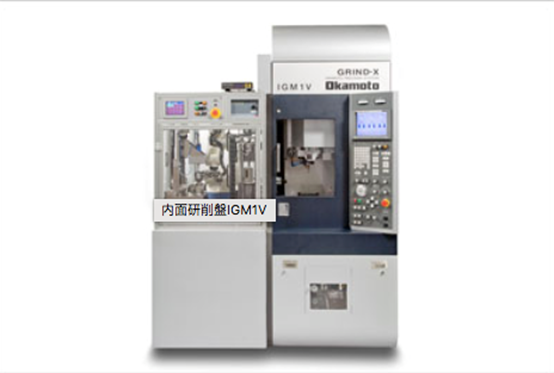

數控小型立式內圓磨床 IGM1V

CNC Vertical Type Internal Grinding Machine Series

~具高產性的小型立式內圓磨床~

數控小型立式內圓磨床

IGM1V

※ 本機照片中含部分特別選配項

產品系列

IGM1V

產品理念

面向汽車中型零部件的批量加工，緊湊型內圓磨床。

特點

l 將開口控制在1m以內的設計前提，機械要素的細節部分肉眼可見，實現開口840mm的細線形狀。

l 上下進給，工作臺的移動速度可達15m/min進行高速接觸，并搭載每分鐘往返490次的超能（行程寬2mm），使循環時間得到飛躍性的提升。

l 選配中可裝載小型垂直多關節機器人機外測定裝置。

可實現【工件更換】→【洗凈】→【測定】→【補正】的連續動作。

規格

PSG-CANC系列標準規格
